課堂|如何上好釉，燒好釉
施釉是陶瓷制作的一個(gè)很重要的環(huán)節(jié)，在窯爐相對(duì)穩(wěn)定的現(xiàn)在，釉上的好壞，嚴(yán)重影響著陶瓷制品的結(jié)果。
眾所周知，釉料會(huì)分層、會(huì)沉淀，存放久了，還會(huì)出現(xiàn)絮凝的小顆粒。那如何才能施好釉?最關(guān)鍵的是取決于釉漿的濃稠、流動(dòng)性的好壞、是否足夠干凈。
常規(guī)來講，好的釉漿的流動(dòng)性是非常好的，比如一個(gè)陶瓷制品坯體浸完釉以后，釉漿可以快速的流淌干凈，不會(huì)出現(xiàn)釉蕩（釉的表面條狀、凸起）。
具體的施釉方法和步驟如下：
一、釉料的攪拌
釉料的攪拌看似簡(jiǎn)單，卻也是非常的講究：
首先，攪拌到什么程度才是合適的呢？沉淀沒有了就均勻一致嗎？其實(shí)并不是這樣的，而是在沉淀、分層物沒有以后，繼續(xù)攪拌，使得下部的濃稠繼續(xù)往上翻滾。釉漿的均勻一致，需要自己去把握，去感覺。
其次，充分的攪拌均勻后建議用100目的篩網(wǎng)過濾釉漿，細(xì)致的攪拌過篩，會(huì)使得釉漿非常的干凈，這樣就有效避免了因存放過久產(chǎn)生的小顆粒在施釉中造成作品燒制后的瑕疵。
第三，由于釉漿存放造成的絮凝小顆粒是一個(gè)不可逆的物理反應(yīng)，是釉漿里的脊性料的一種聚合現(xiàn)象，有條件的可以用球磨機(jī)球磨少許時(shí)間是最好的。
二、釉層的厚度
以浸釉為例
1、透明釉只需要浸下去，不需要停留時(shí)間，即可拿起。

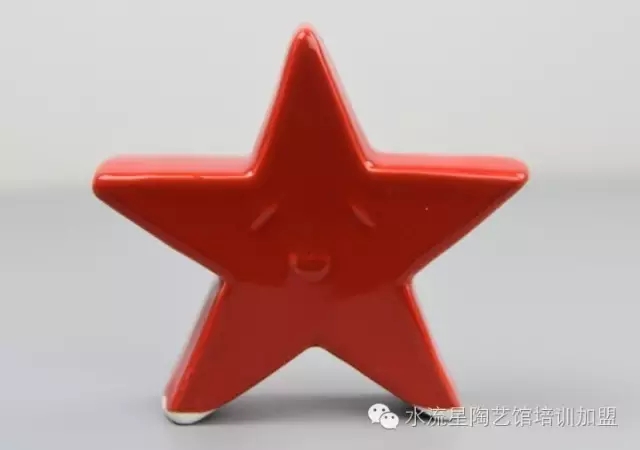

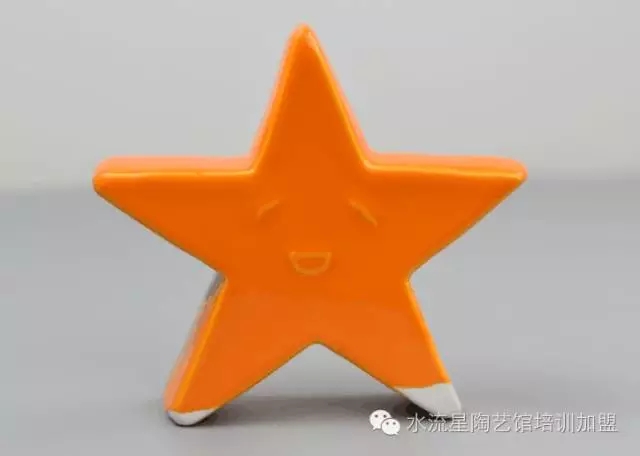

2、單色釉則需要停留1-2秒。

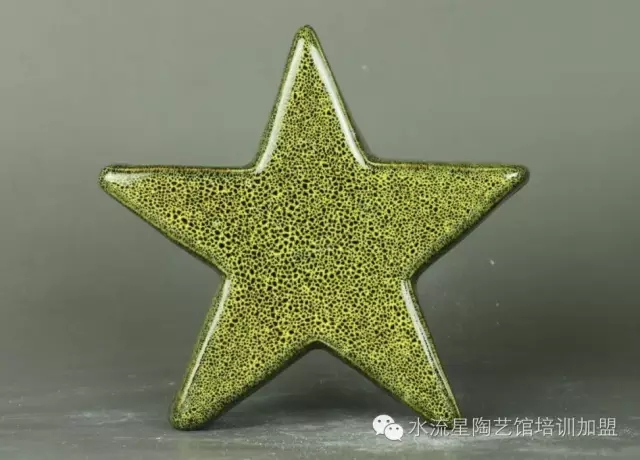

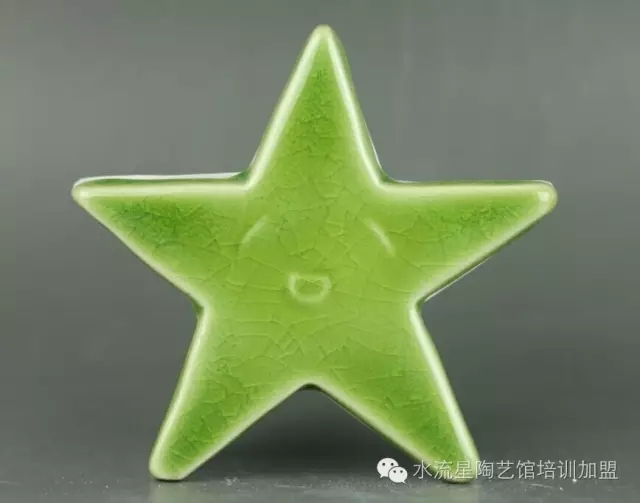

3、結(jié)晶釉，開片釉則需要停留4-7秒的時(shí)間。
4、而金屬釉即可停留1-2秒亦可停留更長時(shí)間，效果都會(huì)不一樣，但是都會(huì)有不錯(cuò)的效果。
5、像亞光釉，珍珠釉，青釉，則基本只需要介于單色釉于開片釉之間即可。

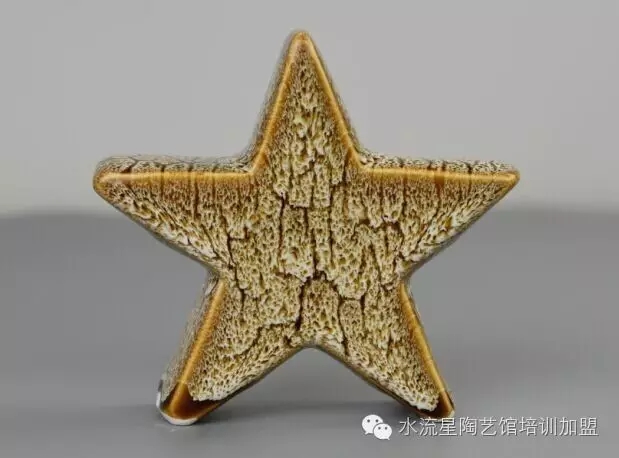

6、花釉釉層的厚度，幾乎不受限制，薄了是一種效果，厚了是另一種效果。陶藝的世界需要不斷的嘗試，大膽的嘗試。
三、坯體的處理
1、瓷坯的處理：對(duì)于初學(xué)者最好素?zé)偕嫌裕梢杂行p少縮釉概率，增加燒制成功率。
2、陶坯的處理：對(duì)于陶泥也最好素?zé)漳嚯s質(zhì)太多，如不素?zé)苋菀灼鹋荩€會(huì)讓釉顯得很臟。
3、上釉前，坯體需要保證補(bǔ)過水，但是卻要足夠干燥。特別是上開片跟結(jié)晶釉這種需要厚度的釉料，一味的浸釉，坯體不夠干，給大家?guī)淼闹粫?huì)是縮釉的缺陷。甚至出現(xiàn)，坯體表面翻卷的情況。
四、燒制注意事項(xiàng)
1、常規(guī)來講，單色、透明釉比較好燒，但是這類釉燒的溫度卻不能燒的過高，不然很容易出現(xiàn)橘皮的情況，統(tǒng)稱過燒。
2、裂紋釉可以燒比較高的溫度，比如一個(gè)燒1250度的裂紋釉，你燒到1270，1280裂紋的效果會(huì)有，但是這時(shí)坯體如果不夠厚，坯體則會(huì)破。
3、金屬釉，結(jié)晶釉，這類也采用裂紋釉的燒制方法，制品的身子效果會(huì)更好，但是卻要做好粘足的預(yù)防措施。釉料可以燒的更高，只是會(huì)有氣泡的產(chǎn)生。
4、對(duì)于常規(guī)情況，可以這樣來安排燒制時(shí)間：6-8小時(shí)的燒成總時(shí)間，300-400度前可以慢一些，800-900度可以保下溫（15分鐘以內(nèi)），950-1025這段需要緩慢的燒成，否則會(huì)很容易在釉層出現(xiàn)氣泡，特別是開片釉；然后1180-1250燒慢些，保溫時(shí)間不宜過長（15分鐘以內(nèi)足以）
以上部分文字轉(zhuǎn)于“陶藝教育”，版權(quán)歸原作者所有，如有侵權(quán)請(qǐng)告知！對(duì)原作者表示敬意！
查看水流星陶藝以往發(fā)布的所有電子微刊以及陶藝資訊，請(qǐng)?jiān)诹奶鞂?duì)話框內(nèi)，點(diǎn)擊右上角的“…”選擇“查看公眾號(hào)”進(jìn)入公眾號(hào)主頁,點(diǎn)擊“查看歷史消息”即可。
如果您喜歡景德鎮(zhèn)水流星陶藝，請(qǐng)分享給身邊好友。
長按加關(guān)注！感謝閱讀！
地址：江西省景德鎮(zhèn)梨樹園南苑水流星陶藝館
電話：0798-2180885
